Реле надмініатюрні AZ957
Виробник: Zettler Electronics
- Мініатюрний корпус для щільного монтажу
- Уніфікований корпус формату DIL
- Корпус з компаундом для паяння хвилею
- Стійкість 1500В при грозовому пробої (FCC Part 68.302)
- Стійкість 1000 В ізоляції (FCC Part 68.304 )
- UL, CUR file E43203
-
- Специфікації
Дані контактів Кількість та тип контактів 1 CO Матеріал контактів AgPd/Au Номінальний струм навантаження 1 A / 30 В DC 0,5 A / 125 В AC Максимальна комутована напруга 60 В DC 125 В AC Максимальна комутована потужність 30 Вт / 62,5 ВA Максимальний комутований струм 1 A Опір контакту < 100 мΩ Дані котушки Номінальна напруга 1,5 ... 24 В DC Номінальна споживана потужність стандартна котушка 128 мВт чутлива котушка 96 мВт Дані ізоляції Напруга пробою між котушкою та контактами 1250 В AC між відкритими контактами 400 В AC Додаткові дані Механічний ресурс > 1 x 107 Електричний ресурс > 1 x 105 0,5 A, 120 В AC резистивна Температура навколишнього середовища для роботи -40...+70 °C (стандартна котушка)
-40...+80 °C (чутлива котушка)
- Дані котушки
Стандартна котушка
Код котушки Номінальна напруга В DC Опір котушки при 20 °C Ω Допуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 20 °C) 1.5DE 1,5 11,3 ± 10% 1,2 2,4 3DE 3 45 ± 10% 2,4 4,7 5DE 5 125 ± 10% 4,0 7,9 6DE 6 180 ± 10% 4,8 9,5 9DE 9 405 ± 10% 7,2 14,2 12DE 12 720 ± 10% 9,6 19,0 24DE 24 2 880 ± 10% 19,2 37,9 Чутлива котушка
Код котушки Номінальна напруга В DC Опір котушки при 20 °C Ω Допуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 20 °C) 1.5DSE 1,5 15 ± 10% 1,2 2,7 3DSE 3 60 ± 10% 2,4 5,5 5DSE 5 167 ± 10% 4,0 9,1 6DSE 6 240 ± 10% 4,8 11,0 9DSE 9 540 ± 10% 7,2 16,4 12DSE 12 960 ± 10% 9,6 21,9 24DSE 24 3 840 ± 10% 19,2 43,8
- Розміри й схеми

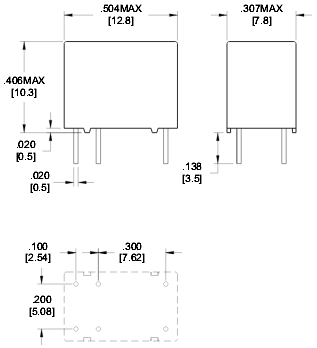

Габаритні розміри
Схема комутації
Розмітка друкованої плати
