Реле надмініатюрні AZ832P

az832p

Виробник: Zettler Electronics

  • Висока чутливість при потужності котушки 42 мВт
  • Стійкість 1500В при грозовому пробої (FCC Part 68.302)
  • Стійкість 1000В ізоляції (FCC Part 68.304 )
  • Версія з 1 або 2 котушками
  • Висока комутацйна здатність - до 250 ВА
  • Котушки з напругою до 24 В DC
  • Уніфікований корпус під DIP-16
  • Герметизація компаундом
  • UL, CUR file E43203

Специфікації
Дані контактів
Кількість та тип контактів DPDT (2 CO)
Матеріал контактів сплав срібло-паладій із золотим покриттям
Номінальний струм навантаження 2 A / 25 В DC
1 А / 120 В AC
Максимальна комутована напруга 250 В AC
Максимальна комутована потужність 250 ВA
Максимальний комутований струм 5 A
Опір контакту < 50 мΩ
Дані котушки
Номінальна напруга 3 ... 24 В DC
Номінальна споживана потужність 0,128 Вт (стандартна котушка)
0,96 Вт (чутлива котушка)
Дані ізоляції
Номінальна напруга ізоляції 250 В AC
Напруга пробоюміж котушкою та контактами 1000 В
між групами контактів 1000 В
Додаткові дані
Механічний ресурс > 2 x 107
Електричний ресурс > 1 x 105 (1 A / 125 В AC, резистивне навантаження)
> 2 x 106 (5 A / 125 В AC, резистивне навантаження)
Температура навколишнього середовища для роботи -40...+85 °C

Дані котушки

Стандартне з однією котушкою

Код котушкиНомінальна напруга В DCОпір котушки при 20 °C ΩДопуск опоруРобочий діапазон напруги живлення В DC
мін. (при 20 °C)макс. (при 20 °C)
3DE 3 90 ± 10% 2,25 9
5DE 5 250 ± 10% 3,75 15
12DE 12 1 440 ± 10% 9,0 36
24DE 24 4 000 ± 10% 18,0 60

Чутливе з однією котушкою

Код котушкиНомінальна напруга В DCОпір котушки при 20 °C ΩДопуск опоруРобочий діапазон напруги живлення В DC
мін. (при 20 °C)макс. (при 20 °C)
3DSE 3 120 ± 10% 2,25 10,4
5DSE 5 320 ± 10% 3,75 17,2
12DSE 12 1 920 ± 10% 9,0 41,6
24DSE 24 7 680 ± 10% 18,0 83,1

Стандартне з двома котушками

Код котушкиНомінальна напруга В DCОпір котушки при 20 °C ΩДопуск опоруРобочий діапазон напруги живлення В DC
мін. (при 20 °C)макс. (при 20 °C)
3DE 3 45 ± 10% 2,25 6,4
5DE 5 125 ± 10% 3,75 10,6
12DE 12 720 ± 10% 9,0 25,5
24DE 24 2 040 ± 10% 18,0 42,8

Чусливе з двома котушками

Код котушкиНомінальна напруга В DCОпір котушки при 20 °C ΩДопуск опоруРобочий діапазон напруги живлення В DC
мін. (при 20 °C)макс. (при 20 °C)
3DSE 3 60 ± 10% 2,25 7,3
5DSE 5 167 ± 10% 3,75 12,3
12DSE 12 960 ± 10% 9,0 29,4
24DSE 24 3 840 ± 10% 18,0 58,8

Розміри й схеми

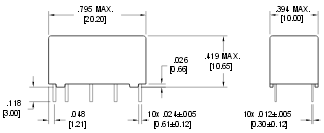

Габаритні розміри

Розмітка друкованої плати

Схема комутації
Бістабільне реле з двома котушками

Схема комутації
Бістабільне реле з однією котушкою
