Реле сигнальні AGQ
Виробник: Panasonic Electric Works
- Компактний плаский корпус
- Робочий струм - до 2А
- Висока чутливість при потужності котушки 140 мВт
- Стійкість до перенапруги
- Використання подвоєних контактів
- Стійкість до вібрацій і ударів
- Герметизований корпус
-
- Специфікації
Дані контактів Кількість та тип контактів 2 CO Матеріал контактів AgPd з покриттям Au Номінальний струм навантаження 2 A / 30 В DC, 1 A / 30 В DC 0,3 A / 125 В AC Максимальна комутована напруга 110 В DC 125 В AC Максимальна комутована потужність 60 Вт (DC), 30 Вт (DC) 37.5 В A (AC) (резистивне навантаження) Максимальний комутований струм 2 A Опір контакту < 100 мΩ Дані котушки Номінальна напруга 1,5 ... 24 В DC Номінальна споживана потужність стандартне реле 0,14 Вт (1.5 ... 12 В DC), 0,23 Вт (24 В DC) стандартне реле з чутливою котушкою 0,1 Вт (1.5 ... 12 В DC), 0,12 Вт (24 В DC) бістабільне реле з однією котушкою Дані ізоляції Номінальна напруга ізоляції 500 В DC Номінальна ударна напруга між котушкою та контактами 2500 В між струмовводами 1500 В Напруга пробою між котушкою та контактами 1500 В з контактним зазором 1000 В між струмовводами 750 В Додаткові дані Механічний ресурс > 5 x 107 Електричний ресурс > 5 x 104 (2 A / 30 В DC резистивна)
> 105 (1 A / 30 В DC резистивна)> 105 (0,3 A / 125 В AC резистивна) Температура навколишнього середовища для роботи -40...+85° C (стандартне реле, бістабільне реле з однією котушкою)
-40...+70 °C (стандартне реле з чутливою котушкою)
- Дані котушки
Стандартне реле
Код котушки Номінальна напруга В DC Опір котушки при 20 °C Ω Допуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 20 °C) 1H 1,5 16 ± 10% 1,125 2,25 03 3 64,2 ± 10% 2,25 4,5 4H 4,5 145 ± 10% 3,375 6,75 06 6 257 ± 10% 4,5 9 09 9 579 ± 10% 6,75 13,5 12 12 1 028 ± 10% 9 18 24 24 2 504 ± 10% 18 28,8 Бістабільне реле з однією котушкою
Код котушки Номінальна напруга В DC Опір котушки при 20 °C Ω Допуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 20 °C) 1H 1,5 22,5 ± 10% 1,125 2,25 03 3 90 ± 10% 2,25 4,5 4H 4,5 202,5 ± 10% 3,375 6,75 06 6 360 ± 10% 4,5 9 09 9 810 ± 10% 6,75 13,5 12 12 1 440 ± 10% 9 18 24 24 4 800 ± 10% 18 36 Стандартне реле з чутливою котушкою
Код котушки Номінальна напруга В DC Опір котушки при 20 °C Ω Допуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 20 °C) 1H 1,5 22,5 ± 10% 1,2 2,25 03 3 90 ± 10% 2,4 4,5 4H 4,5 202,5 ± 10% 3,6 6,75 06 6 360 ± 10% 4,8 9 09 9 810 ± 10% 7,2 13,5 12 12 1 440 ± 10% 9,6 18 24 24 4 800 ± 10% 19,2 28,8

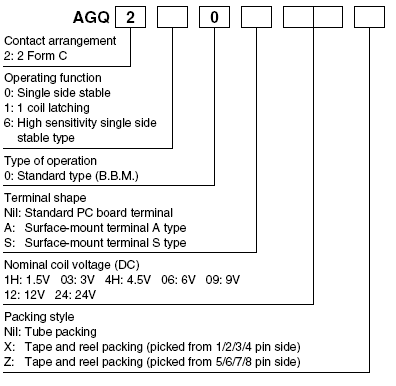

- Код замовлення
- Розміри й схеми
PC board terminal
- Габаритні розміри
Стандартний тип
- Розмітка монтажних отворів (вид з боку паяння)
- Cхема комутації ()
Стандартне реле / Стандартне реле з чутливою котушкою
- Схема комутації ()
Бістабільне реле з однією котушкою
Surface-mount terminal
- Габаритні розміри
Стандартне реле / Стандартне реле з чутливою котушкою / Бістабільне реле з однією котушкою
- Стандартне реле / Стандартне реле з чутливою котушкою / Бістабільне реле з однією котушкою
- Cхема комутації ()
Стандартне реле
- Схема комутації ()
Бістабільне реле з однією котушкою
b
- Габаритні розміри
Стандартне реле / Стандартне реле з чутливою котушкою / Бістабільне реле з однією котушкою
- Стандартне реле / Стандартне реле з чутливою котушкою / Бістабільне реле з однією котушкою
- Cхема комутації ()
Стандартне реле
- Схема комутації ()
Бістабільне реле з однією котушкою
- Габаритні розміри
