Реле мініатюрні RM85 faston
Виробник: Relpol
- Контакти зі сплаву, що не містить кадмій
- Висота - 15,7мм
- Напруга пробою - 5000 В/ ізолюючий простір - 10 мм
- Уніфікований корпус під друковану плату, виводи контактів на друковану плату і пласкі Faston (6,3х0,8 мм), з вертикальним (V), або горизонтальним (H) розміщенням
- Робоча температура - до 105°C
- Використання - керування роботою нагрівальних приладів, електродивигунів, побутових пристроїв, е/м клапанами
-
- Специфікації
Дані контактів Кількість та тип контактів 1 NO Матеріал контактів AgSnO2 Номінальний струм навантаження 20 A / 250 В AC 20 A / 24 В DC Максимальна комутована напруга 440 В AC Максимальна комутована потужність 5000 ВA Максимальний комутований струм 20 A Опір контакту < 100 мΩ Дані котушки Номінальна напруга 5 ... 48 В DC Номінальна споживана потужність 0,25 Вт Дані ізоляції Напруга пробою між котушкою та контактами 5000 В AC контактного зазору 1000 В AC Додаткові дані Механічний ресурс > 3 x 107 Електричний ресурс > 2 x 104 20 A, AC 250 В, 85 °C 1,5 x 105 10 A, 250 В AC, 105 °C Температура навколишнього середовища для роботи DC: -40...+105 °C
- Дані котушки
Дані котушки - виконання по напрузі, живлення постійним струмом
Код котушки Номінальна напруга
В DCОпір котушки при 20 °C
ΩДопуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 20 °C) S005 5 102 ± 10% 3,75 15,0 S006 6 144 ± 10% 4,50 18,0 S009 9 330 ± 10% 6,75 27,0 S010 10 380 ± 10% 7,50 30,0 S012 12 580 ± 10% 9,00 36,0 S018 18 1 300 ± 10% 13,50 54,0 S024 24 2 300 ± 10% 18,00 72,0 S048 48 9 340 ± 10% 36,00 144,0
- Код замовлення
Примеры кодирования:
RM85V7-3021-20-S012 реле RM 85 faston, вертикальное исполнение, растр выводов 7,5 мм, материал контактов AgSnO2, с одним замыкающим контактом, в корпусе IP 40, выводы катушки на печатные платы, выводы контактов на печатные платы и плоские разъемы FASTON - контакты 6,3 х 0,8 мм, исполнение по напряжению 12 V, питание постоянным током, чувствительное исполнение
- Розміри й схеми

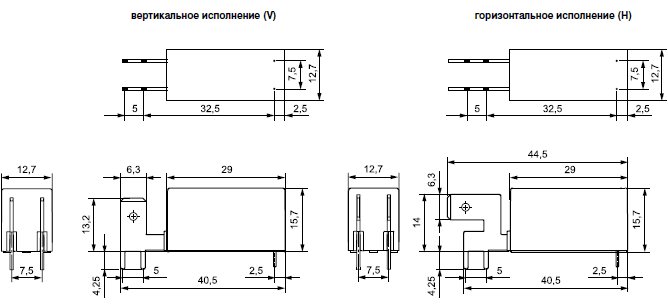

Габаритні розміри
Схеми комутації (вид з боку виводів)
Вивід A1(1); A2(2) 22(3); 21(4); 24(5); 12(6); 11(7); 14(8) [мм] Ø 0,6 0,5 x 0,9 Отвори на друкованій платі:
- для реле: Ø 1,3 + 0,1 мм
- для контактних колодок: Ø 1,5 + 0,1 мм
Розмітка монтажних отворів (вид пайки)
Реле RM85 faston призначено для:
- безпосереднього паяння на друкованих платах
- підключення навантаження плоскими роз'ємами FASTON 250 (6,3 х 0,8 мм)
