Реле мініатюрні RM699B
Виробник: Relpol
- Товщина корпусу - лише 5 мм
- Герметичні, призначені для пайки хвилею припою
- озміщення виводів - вертикальне (V), або горизонтальне (H)
- Використання - для систем контролю, промислових машин, реле часу, лічильників, регуляторів температури, вимірювальних приладів
-
- Специфікації
Дані контактів Кількість та тип контактів 1 CO Матеріал контактів AgSnO2 AgSnO2/Au 3 µm Номінальний струм навантаження 6 A / 250 В AC 0,05 A / 30 В AC 6 A / 24 В DC 0,05 A / 36 В DC Максимальна комутована напруга 400 В 36 В Максимальна комутована потужність 1500 ВA 1,2 ВA Максимальний комутований струм 6 A 0,05 A Опір контакту < 100 мΩ < 30 мΩ Дані котушки Номінальна напруга 5 ... 60 В DC Номінальна споживана потужність 0,17 ... 0,217 Вт DC Дані ізоляції Напруга пробою між котушкою та контактами 4000 В AC контактного зазору 1000 В AC Додаткові дані Механічний ресурс > 107 Електричний ресурс > 3 x 104 6 A, 250 В AC Температура навколишнього середовища для роботи -40...+85 °C
- Дані котушки
Дані котушки - виконання по напрузі, живлення постійним струмом
Код котушки Номінальна напруга
В DCОпір котушки при 20 °C
ΩДопуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 20 °C) 1005 5 110 ± 10% 3,5 12,7 1006 6 160 ± 10% 4,2 14,5 1009 9 360 ± 10% 6,3 22,0 1012 12 660 ± 10% 8,4 29,5 1018 18 1 500 ± 10% 12,6 44,0 1024 24 2 200 ± 10% 16,8 54,0 1048 48 8 000 ± 10% 33,6 102,0

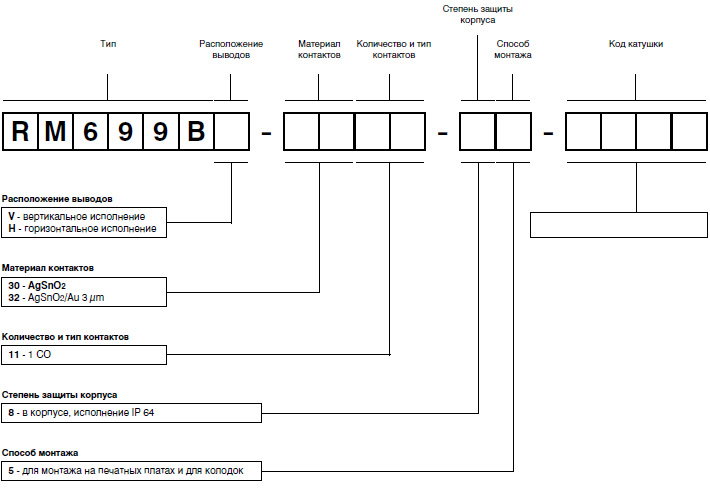

- Код замовлення
- Розміри й схеми

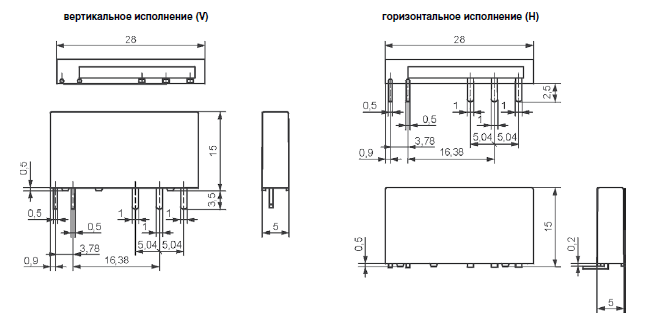

Габаритні розміри
Схеми комутації (вид з боку виводів)
Монтаж
Реле RM699B вертикальне виконання (V) призначене для:
- безпосереднього паяння на друкованих платах
- колодок PI6W-1P, монтаж на рейці 35 мм відповідно до PN-EN 60715
Реле RM699B горизонтальне виконання (H) призначене для безпосереднього паяння на друкованих платах.
- Аксесуари
Контактні колодки
PI6W-1P
