Реле мініатюрні RM51
Виробник: Relpol
- Котушки з напругою до 48 В, при температурах до 155 °C
- Уніфікований корпус під друковану плату
- Малі габарити
- Висока комутаційна здатність
- Використання - побутова автоматика, контрольно - вимірювальні прилади, телекомунікації, прилади віддаленого керування
-
- Специфікації
Дані контактів Кількість та тип контактів 1 CO, 1 NO Матеріал контактів AgSnO2 Номінальний струм навантаження 1 CO: 10 A / 7 A (NO/NC) / 250 В AC
1 CO: 20 A / 20 A (NO/ NC) / 125 В AC1 NO: 10 A / 250 В AC
1 NO: 20 A / 125 В AC1 CO: 10 A / 7 A (NO/NC) / 30 В DC 1 NO: 10 A / 30 В DC Максимальна комутована напруга 277 В AC Максимальна комутована потужність 3000 ВA Максимальний комутований струм 10 А Опір контакту < 100 мΩ Дані котушки Номінальна напруга 5 ... 48 В DC Номінальна споживана потужність 0,36 Вт DC Дані ізоляції Напруга пробою між котушкою та контактами 2500 В AC контактного зазору 1000 В AC Додаткові дані Механічний ресурс 107 Електричний ресурс 105 1 CO: 10 A / 7 A (NO/NC), 250 В AC 1 NO: 10 A, 250 В AC 105 1 CO: 10 A / 7 A (NO/NC), DC 30 В 1 NO: 10 A, DC 30 В Температура навколишнього середовища для роботи -40...+85 °C
- Дані котушки
Дані котушки - виконання по напрузі, живлення постійним струмом
Код котушки Номінальна напруга
В DCОпір котушки при 20 °C
ΩДопуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 20 °C) 1005 5 69 ± 10% 3,75 6,5 1009 9 225 ± 10% 6,75 11,7 1012 12 400 ± 10% 9,00 15,6 1024 24 1 600 ± 10% 18,00 31,2 1048 48 6 400 ± 10% 36,00 62,4
- Код замовлення
- Розміри й схеми

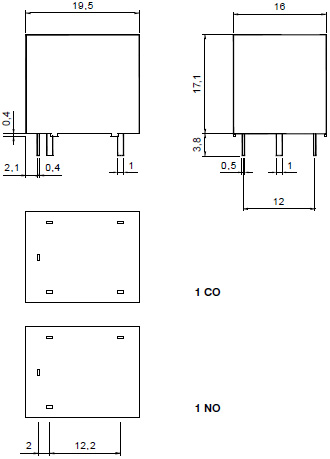

Габаритні розміри

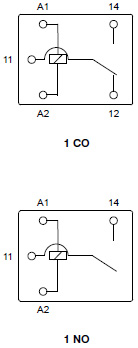

Схеми комутації

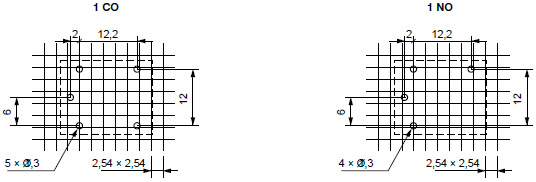

Розмітка монтажних отворів(вид з боку паяння)
Монтаж
Реле RM45N призначене для безпосереднього паяння на друкованих платах
