Реле мініатюрні RM50N
Виробник: Relpol
- Котушки з напругою до 48 В, при низькій потужності - 360 мВт
- Уніфікований корпус під друковану плату
- Малі габарити
- Висока комутаційна здатність - до 12 А
- Використання - побутова і офісна техніка, пристрої керування, сигналізація, керування промисловими процесами
-
- Специфікації
Дані контактів Кількість та тип контактів 1 CO, 1 NO Матеріал контактів AgSnO2, AgCdO Номінальний струм навантаження 12 A / 125 В AC 12 A / 28 В DC Максимальна комутована напруга 277 В AC 110 В DC Максимальна комутована потужність 1500 ВA Максимальний комутований струм 12 А Опір контакту < 100 мΩ Дані котушки Номінальна напруга 5 ... 48 В DC Номінальна споживана потужність 0,36 Вт DC Дані ізоляції Напруга пробою між котушкою та контактами 1500 В AC контактного зазору 750 В AC Додаткові дані Механічний ресурс 107 Електричний ресурс 10512 A, AC 125 В 10512 A, DC 28 В Температура навколишнього середовища для роботи -55...+85 °C
- Дані котушки
Дані котушки - виконання по напрузі, живлення постійним струмом
Код котушки Номінальна напруга
В DCОпір котушки при 20 °C
ΩДопуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 20 °C) 1005 5 70 ± 10% 3,75 6,5 1009 9 225 ± 10% 6,75 11,7 1012 12 400 ± 10% 9,00 15,6 1024 24 1 600 ± 10% 18,00 31,2 1048 48 6 400 ± 10% 36,00 62,4

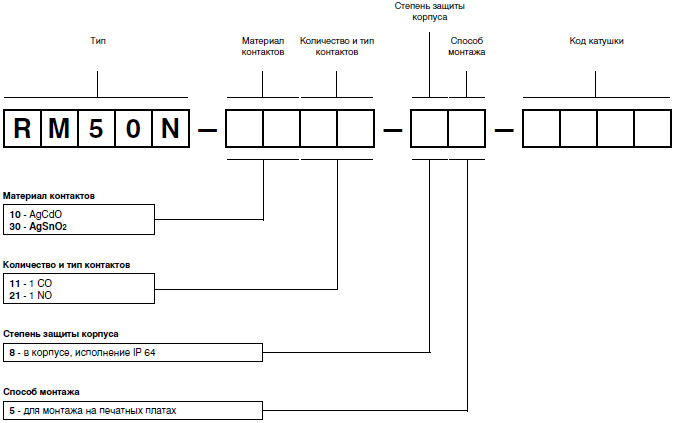

- Код замовлення
- Розміри й схеми

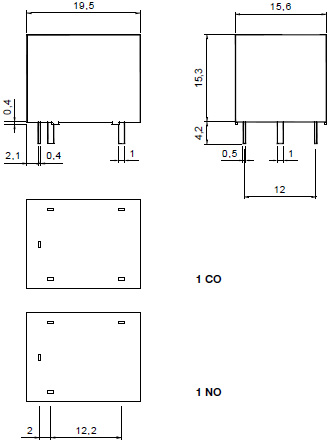

Габаритні розміри
Схеми комутації

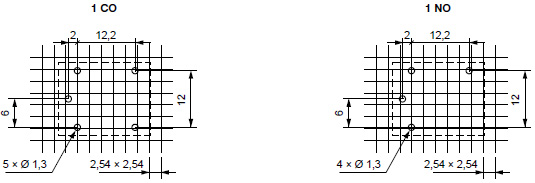

Розмітка монтажних отворів(вид з боку паяння)
Монтаж
Реле RM50N призначене для безпосереднього паяння на друкованих платах
