Реле мініатюрні RM32N

RM32N

Виробник: Relpol

  • Котушки з напругою до 24 В, при низькій потужності - 200....450 мВт
  • Корпус уніфікований під друковану плату
  • Компактні розміри
  • Висока комутаційна здатність - 10 А/124 В AC
  • Використання - побутова автоматика, контрольно - вимірювальні прилади, телекомунікації, прилади віддаленого керування, контролери освітлення

Специфікації
Дані контактів
Кількість та тип контактів 1 CO, 1 NO
Матеріал контактів AgSnO2
Номінальний струм навантаження 1 CO: 5 A / 5 A (NO/NC) / 250 В AC
1 CO: 10 A / 125 В AC
1 NO: 5 A / 250 В AC
1 NO: 10 A / 125 В AC
1 CO: 5 A / 5 A (NO/NC) / 28 В DC 1 NO: 5 A / 28 В DC
Максимальна комутована напруга 277 В AC
Максимальна комутована потужність 1250 ВA
Максимальний комутований струм 5 А
Опір контакту < 100 мΩ
Дані котушки
Номінальна напруга 5 ... 24 В DC
Номінальна споживана потужність 0,20 Вт DC - чутливе виконання
0,45 Вт DC - стандартне виконання
Дані ізоляції
Напруга пробоюміж котушкою та контактами 2 500 В AC
контактного зазору 1 000 В AC
Додаткові дані
Механічний ресурс 107
Електричний ресурс 105 1 CO: 5 A / 5 A (NO/NC), 250 В AC 1 NO: 5 A, 250 В AC
105 1 CO: 5 A / 5 A (NO/NC), DC 28 В 1 NO: 5 A, DC 28 В
Температура навколишнього середовища для роботи -40...+70 °C

Код замовлення


Дані котушки

Дані котушки - виконання по напрузі, живлення постійним струмом, чутливе виконання

Код котушкиНомінальна напруга
В DC
Опір котушки при 20 °C
Ω
Допуск опоруРобочий діапазон напруги живлення В DC
мін. (при 20 °C)макс. (при 20 °C)
S005 5 125 ± 10% 3,75 6,5
S009 9 405 ± 10% 6,75 11,7
S012 12 720 ± 10% 9,00 15,6
S018 18 1 620 ± 10% 13,50 23,4
S024 24 2 880 ± 10% 18,00 31,2

Дані котушки - виконання по напрузі, живлення постійним струмом, стандартне виконання

Код котушкиНомінальна напруга
В DC
Опір котушки при 20 °C
Ω
Допуск опоруРобочий діапазон напруги живлення В DC
мін. (при 20 °C)макс. (при 20 °C)
1005 5 56 ± 10% 3,75 6,5
1009 9 180 ± 10% 6,75 11,7
1012 12 320 ± 10% 9,00 15,6
1018 18 720 ± 10% 13,50 23,4
1024 24 1 280 ± 10% 18,00 31,2

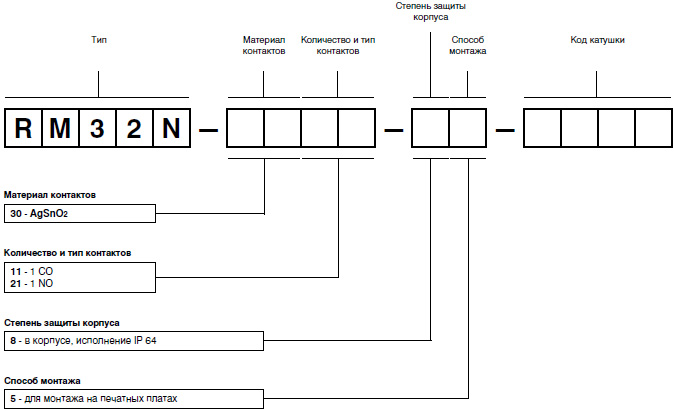

Код замовлення


Розміри й схеми

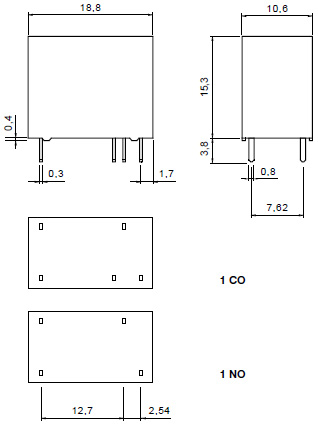

Габаритні розміри

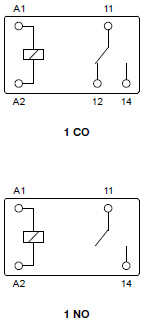

Схеми комутації

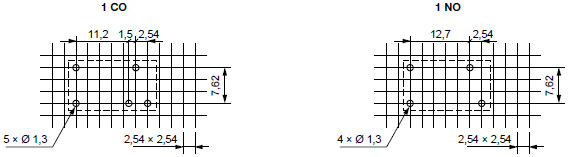

Розмітка монтажних отворів(вид з боку паяння)

Монтаж

Реле RM32N призначене для безпосереднього паяння на друкованих платах
