Реле мініатюрні RA2

ra2

Производитель: Relpol

  • Контакти зі сплаву що не містить кадмію
  • Мініатюрні розміри
  • Применение в автомобилестроении
  • Висока стійкість до імпульсних струмів
  • Для друкованих плат
  • Доступна модель з малими відстанями між виводами

Специфікації
Дані контактів
Кількість та тип контактів   1 CO, 1 NO, 2 NO
Матеріал контактів   AgSnO2
Максимальна напруга контактів DC 60 В / 60 В
Довготривале струмове навантаження контакту   1 CO: 20 A / 12 A (NO/NC)
1 NO: 20 A
2 NO: 2 x 168 Вт
Максимальна комутована потужність AC1 1 CO: 270 Вт / 162 Вт (NO/NC)
1 NO: 270 Вт
2 NO: 2 x 168 Вт
Дані котушки
Номінальна напруга DC 5 ... 48 В
Номінальна споживана потужність DC 1,44 Вт
Дані ізоляції
Напруга пробою
  • між котушкою та контактами
  • контактного зазору
  500 В AC
  500 В AC
Додаткові дані
Електричний ресурс резистивний DC1

1 CO: > 105 20 A / 12 A (1 NO/NC), DC 13,5 В
1 NO: > 105 20 A, DC 13,5 В
2 NO: > 105 2 A, 2 x 12,5 A, DC 13,5 В

Механічний ресурс (циклів)   > 107
Температура навколишнього середовища для роботи   -40...+80 °C

Дані котушки

Дані котушки - виконання по напрузі, живлення постійним струмом

Код котушкиНомінальна напруга
В DC
Опір котушки при 20 °C
Ω
Допуск опоруРобочий діапазон напруги живлення В DC
мін. (при 20 °C)макс. (при 20 °C)
1005 5 18 ± 10% 4,0 6,6
1006 6 24 ± 10% 4,8 8,0
1009 9 55 ± 10% 7,2 12,0
1012 12 100 ± 10% 9,6 16,0
1015 15 152 ± 10% 12,0 20,0
1018 18 230 ± 10% 14,4 23,9
1024 24 390 ± 10% 19,2 31,9
1048 48 1 590 ± 10% 38,4 63,8

Розміри й схеми

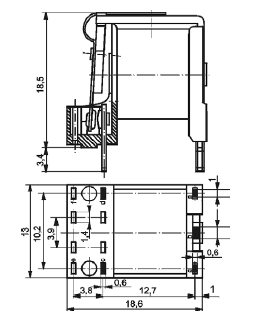

Габаритні розміри

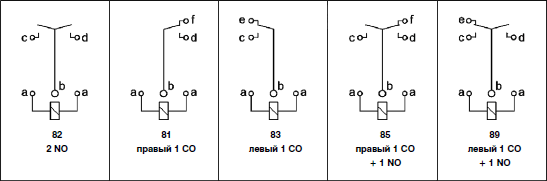

Схеми комутації (вид з боку виводів)

Монтаж

Реле RA2 призначене для безпосереднього паяння на друкованих платах.
