Реле інтерфейсні PIR2M
Виробник: Relpol
- Інтерфейсне реле PIR2M з колодкою GZ2 складається з: електромагнітного реле R2M, чорна контактна колодка GZ2, пружинна кліпса GZ2 1060, два зачепи GZ2 1111
- Монтаж на рейці 35 мм або на панелі за допомогою 2 болтів M3
-
- Специфікації
Дані контактів Кількість та тип контактів 2 CO Матеріал контактів AgNi Номінальний струм навантаження 5 A / 250 В AC 5 A / 24 В DC Максимальна комутована напруга 250 В AC Максимальна комутована потужність 1250 ВA Максимальний комутований струм 5 A Опір контакту < 100 мΩ Дані котушки Номінальна напруга 6 ... 230 В AC 50/60 Гц 6 ... 110 В DC Номінальна споживана потужність 1,2 ВA AC 50/60 Гц 0,9 Вт DC Дані ізоляції Напруга пробою між котушкою та контактами 2000 В AC контактного зазору 1000 В AC між струмівводами 2000 В AC Додаткові дані Механічний ресурс >2 x 107 Електричний ресурс >2 x 105 5 A, 250 В AC Температура навколишнього середовища для роботи -40...+55 °C
- Дані котушки
Дані котушки - виконання по напрузі, живлення постійним струмом
Код котушки Номінальна напруга
В DCОпір котушки при 20 °C
ΩДопуск опору Робочий діапазон напруги живлення В DC мин. (при 20 °C) макс. (при 55 °C) 006DC 6 47 ± 10% 4,8 6,6 012DC 12 188 ± 10% 9,6 13,2 024DC 24 750 ± 10% 19,2 26,4 048DC 48 2 600 ± 10% 38,4 52,8 110DC 110 13 480 ± 10% 88,0 121,0 Дані котушки - виконання по напрузі, живлення змінним струмом 50/60 Гц
Код котушки Номінальна напруга
В ACОпір котушки при 20 °C
ΩДопуск опору Робочий діапазон напруги живлення В AC мін. (при 20 °C) макс. (при 55 °C) 006AC 6 16 ± 10% 4,8 6,6 012AC 12 68 ± 10% 9,6 13,2 024AC 24 270 ± 10% 19,2 26,4 115AC 115 5 990 ± 10% 92,0 126,0 230AC 230 21 470 ± 10% 184,0 253,0
- Код замовлення
- Розміри й схеми

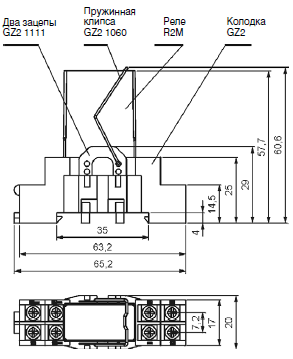

Габаритні розміри
Схеми комутації (вид з боку гвинтових затискачів)
Монтаж
Реле PIR2M з колодкою GZ2 призначені для безпосереднього монтажу на рейці 35 мм відповідно до PN-EN 60715 або на панелі за допомогою 2 болтів М3. Підключення: макс. переріз монтажного дроту: 2 х 2,5 мм 2 (2 x 14 AWG), довжина зачищеної ділянки монтажного дроту: 6,5 мм, макс. момент затягування монтажного затиску: 0,7 Нм.
