Применение промышленных электромагнитных реле для различных типов нагрузки
Электромагнитные реле предназначены для применения в самых разнообразных схемах и устройствах. Кроме типичных резистивных нагрузок, например, разнообразные нагревательные устройства, реле также могут служить для коммутации некоторых других нагрузок с различными характеристиками.
Переходные процессы по току при включении различных нагрузок
В ходе проектно-конструкторских работ, проведенных в лаборатории известного европейского производителя Relpol S.A., была протестирована работа реле с однофазными электродвигателями, а также лампами и электромагнитными нагрузками. В категории AC-3 мощные реле применяются по в соответствии со стандартом PN-EN 60947-4-1, который имеет отношение к пуску и отключению двигателей во время их работы. Реле могут быть использованы в качестве контактора для двигателей переменного тока (запуск или разгон двигателя до заданной скорости), а также для обеспечения непрерывной работы двигателей, для отключения питания двигателей и для предотвращения перегрузок. При запуске двигателя, потребляемый им ток может в несколько раз превышать номинальный ток; это следует учесть при выборе требуемого реле. Промышленные реле R15 и RUC тестировались на стойкость и перегрузочные характеристики при коммутации двигателя мощностью 1/2 HP (0,37 кВт) в соответствии со стандартом UL508. Аналогично, при включении ламп освещения наблюдается значительный ток перегрузки, который превышает ток установившегося режима приблизительно в 15 раз (обычные вольфрамовые лампы) или в 20 раз (галогенные лампы). Это объясняется резким увеличением сопротивления нагрузки вместе с увеличением температуры нитей лампы.
Ток в установившемся режиме указывается с учетом того, что нить уже нагрелась, а ток перегрузки указывается для холодной лампы, сопротивление которой значительно меньше. Характеристики обоих типов нагрузки показаны на рисунке.

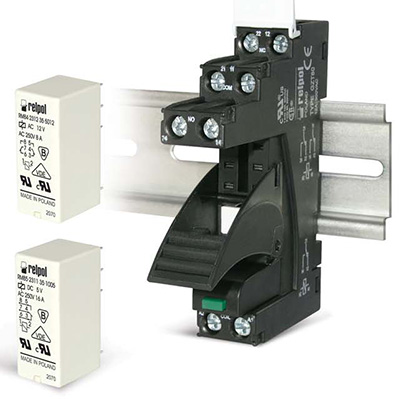

Реле RM85 с позитивным результатом прошли тесты с ламповыми нагрузками - обычными лампами общей мощностью 1000Вт, галогенными лампами с такой же мощностью и флуоресцентными лампами в 1500Вт. Реле RM83 корректно работают с лампами общей мощностью до 3000Вт.
Другое применение – коммутационные операции, в которых реле управляет работой электромагнита (соленоид, катушка контактора), т.е. с электромагнитными нагрузками категории AC-15 или DC-13, в соответствии со стандартом PN-EN 60947-5-1. При отключении индуктивной нагрузки, остаточная индуктивная энергия вызывает бросок напряжения, который приводит к износу контактов реле и значительному сокращению срока его эксплуатации.
При работе с DC нагрузками, энергия самоиндукции вызывает дуговой разряд, который расщепляет органические соединения, всегда присутствующие в воздухе, что приводит к возникновению отложений на контактах (оксиды и карбиды). Это может привести к повреждению контактов, поэтому рекомендуется защищать контакты путем использования дополнительных элементов, предотвращающих воздействие перенапряжений вызванных самоиндукцией (например, при помощи диодов).
Реле R15, RM85, R2 и R3 выбранные для проведения тестов на износостойкость получили обозначение B300 по категории AC-15. Номинальные электрические значения, относящиеся к данной категории, указаны в соответствии со стандартом PN-EN 60947-5-1, т.е. буква указывает тепловой ток и тип тока (переменный или постоянный ток), а цифры, следующие за буквой, указывают номинальное напряжение изоляции в Вольтах. Тесты на износоустойчивость проводились при работе на включение (15A/240V/cosφ=0.7) и отключение (1.5A/240V/cosφ=0.4). В данной категории и для нагрузок категории B300, реле продемонстрировали более 200 тысяч бесперебойных операций по включению и отключению.
Для DC нагрузок, реле R15, RM85, R2 и R3 получили обозначение R300 по категории DC-13, что означает включение/отключение нагрузок 0,1A/250VDC при временной константе ז =56ms. В ходе лабораторных тестов, реле совершили более 300 тысяч бесперебойных циклов коммутации. В тех случаях, когда в цепях нагрузки присутствует индуктивность, при выборе реле следует принять во внимание маркировку контактов реле в соответствии с категорией применения. Это значение указывается производителем. Контакты реле, предназначенные для работы с высокими токами перегрузки (лампы, двигатели), а также с индуктивной нагрузкой (дроссели, соленоиды), должны обладать высокой стойкостью к оплавлению, а также износостойкостью, это гарантирует надежность реле, длительный срок его эксплуатации и хорошую стойкость дуговым процессам при работе на отключение. В реле компании Relpol S.A. в качестве основного материала контактов используется AgNi, а для больших токовых нагрузок и для миниатюрных реле используется AgSnO2. Материал AgSnO2 используемый в реле семейства RM84; RM85; RM87 является современным контактным материалом, изготавливаемым методом внутреннего оксидирования сплава серебра и металла с добавлением оксида индия. Материалы с внутренним оксидированием обычно обладают большей плотностью и прочностью, чем материалы, изготовленные обычным методом порошковой смеси. Это достигается за счет более мелкой зернистости, получаемой благодаря использованию добавок. Они обеспечивают лучшую стойкость к эрозии, вызываемой электрической дугой, кроме этого они идеально подходят для работы с токами перегрузки, а также с индуктивными нагрузками. Все это обеспечивает надежную работу реле на протяжении всего периода его эксплуатации. Основные характеристики некоторых мощных реле RELPOL находятся в таблице.

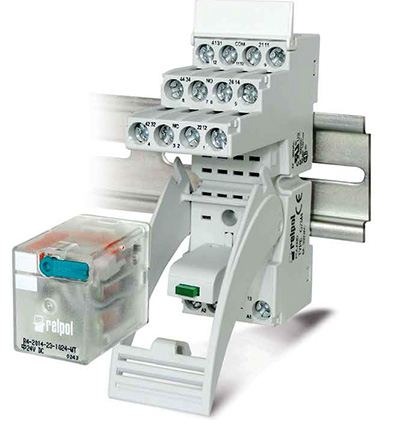

Тип реле | RM84 | RM85 | RM96 | R4 | R15 2CO, 3CO | RUC |
---|---|---|---|---|---|---|
R15 4CO | ||||||
Размеры, ДxШxВ, мм | 29x12,7x15,7 | 29x12,7x15,7 | 28x10x16,2 | 27,5x21,2x35,6 | 2CO, 3CO: 35x35x54,4; 4CO: 35x42,5x54,5 |
38,6x36,1x45,5 |
Контакты | ||||||
Количество и тип контактов | 2CO, 2NO | 1CO, 1NO | 1CO, 1NO, 1NC | 4CO | 3CO, 4CO | 2CO, 3CO |
Макс. коммутируемое напряжение, V AC/DC | 400 / 300 | 400 / 300 | 400 / 250 | 250 / 250 | 250 / 250 | 400 / 400 |
Макс. ток, A | 8 | 16 | 8 | 6 | 10 | 16A / 250 V AC или 10A / 380 V AC |
Катушка | ||||||
Напряжение, V AC/DC | 12…240 / 3…110 | 12…240 / 3…110 | - / 5…48 | 6…240 / 5…220 | 6…240 / 6…220 | 6…380 / 6…220 |
Потребляемая мощность, VA/W | 0,75 / 0,4…0,48 | 0,75 / 0,4…0,48 | - / 0,3 | 1,6 / 0,9 | 2,8 / 1,5 | 2,8 / 1,5 |
Основные данные | ||||||
Электрическая износостойкость | >105 (8A, 250VAC) |
>105 (16A, 250VAC) |
>105 (8A, 250VAC) |
≥105 (6A, 250VAC) |
≥105 (10A, 250VAC) |
≥105 (16A, 250VAC) |
Механическая износостойкость | > 3x107 | > 3x107 | > 2x107 | > 2x107 | ≥ 2x107 | > 107 |
Вес, гр. | 14 | 14 | 11 | 35 | 2CO, 3CO: 83 4CO: 95 |
85 |
Пыле-влагозащита | IP40 или IP67 | IP40 или IP67 | IP40 или IP67 | IP40 | IP40 | IP40 |
Прочность изоляции катушка-контакт, VAC | 5000 | 5000 | 4000 | 2500 | 2500 | 2500 |
Время срабат., мс | 7 | 7 | 10 | AC: 10, DC: 13 | AC: 12, DC: 18 | 12 |
Время отпускания, мс | 3 | 3 | 5 | AC: 8, DC: 3 | AC: 10, DC: 7 | 10 |
Продукция польского предприятия RELPOL не ограничивается только мощными реле. Кроме этого предлагаются также миниатюрные и субминиатюрные реле с контактами, покрытыми специальными сплавами, предназначенные для надежной коммутации сигнальных цепей. Для устройств автоматики RELPOL производит простые и многофункциональные реле времени, реле мониторинга сетей, программируемые логические реле. Для включения, выключения и защиты от перегрузки двигателей имеются автоматические выключатели, контакторы, тепловые реле.
